一、概述

PGS-12/24/40.5型柱上負荷開關適用于額定電壓12kV、24kV、40.5kV，額定電流400A、630A，50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關可配置智能微機控制器，可以手動操作電動操作和遠距離監視和控制。

二、主要技術性能

本體內部使用絕緣及滅弧性能良好的高純度的(99.9%)SF6氣體；具有極短的滅弧時間(1/2周波Cycle)和良好的絕緣恢復特性，絕緣性能極好。另外，負荷電流開斷時電弧的滅弧時間很短，開斷部位觸點消耗量小，因此不需要開斷部位的保修及更換。
開關采用彈簧儲能型操作機構；主回路的操作機構具備在0.06秒以內完成分閘或合閘，能與后備保護裝置很好地配合。
零表壓下保證絕緣性能及滅弧性能；如果SF6氣體泄漏導致本體內部氣體壓力降到零表壓時、也能保證開關的額定絕緣水平及開斷能力。

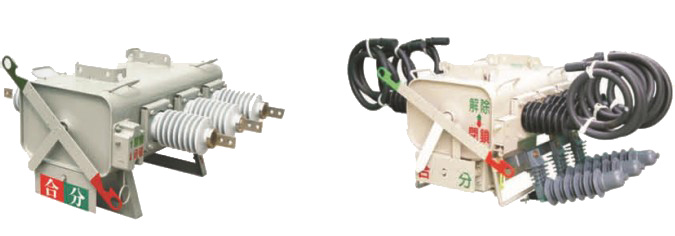

開關進出線套管采用瓷質線纜型或端子型出線方式可選擇。
為了防止開關因?yàn)閮?nèi)部異常而引起其他壓力急劇上升時導致開關箱體破裂，裝置高壓防爆泄壓裝置。防爆安全膜耐爆壓力為4~6kg.f/cm(=0.4~0.6Mpa)
開關具有低氣壓閉鎖報警裝置和手動閉鎖裝置。
開關內置3只電流互感器、一組零序電流互感器和6只電壓傳感器，以采集配電網運行參數。電流互感器變比600:1A或1000:1A可選，精度為0.5級。為了防止電流測量裝置的過電流，產品配置過電流保護裝置。電壓傳感器電源側A、B、C和負荷側R、S、T共有6個，變比為5800V/0.4V，精度穩定地保持在1.0%。

三、實用環境條件

周圍空氣溫度：－40℃~＋55℃
海拔： ≤2000M
風壓： 700Pa
爬電距離： 38mm/KV
覆冰厚度： 10MM
安裝廠所： 沒有火災、爆炸危險、嚴重污垢、化學腐蝕及劇烈振動的場所

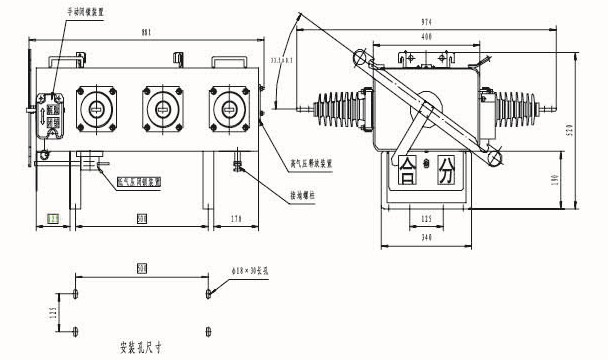

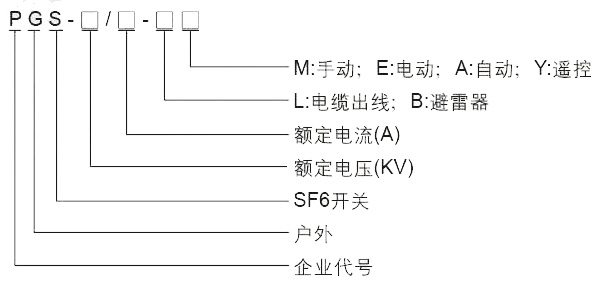

四、型號及含義
